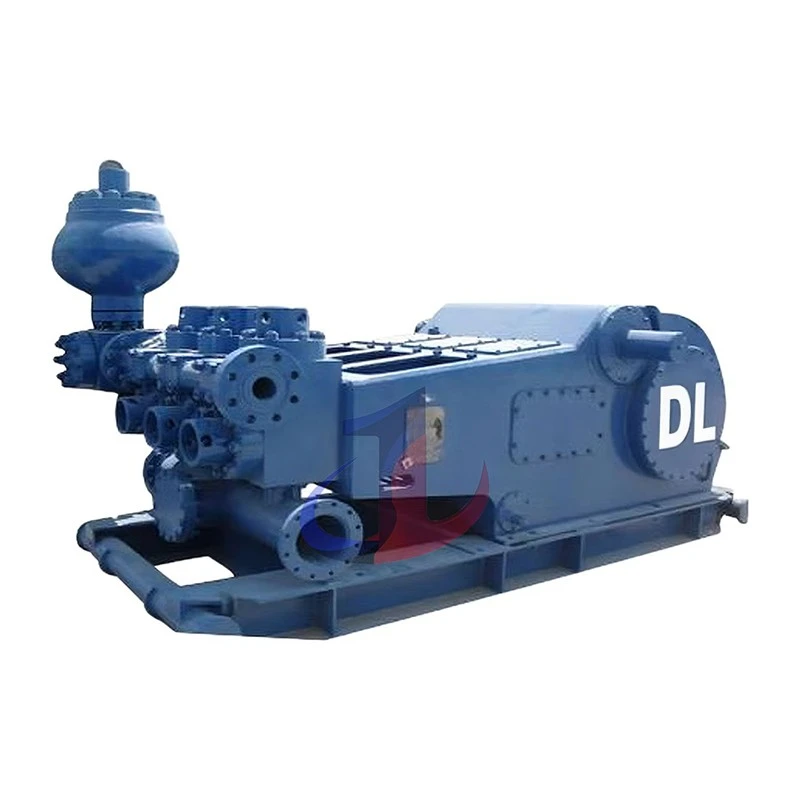

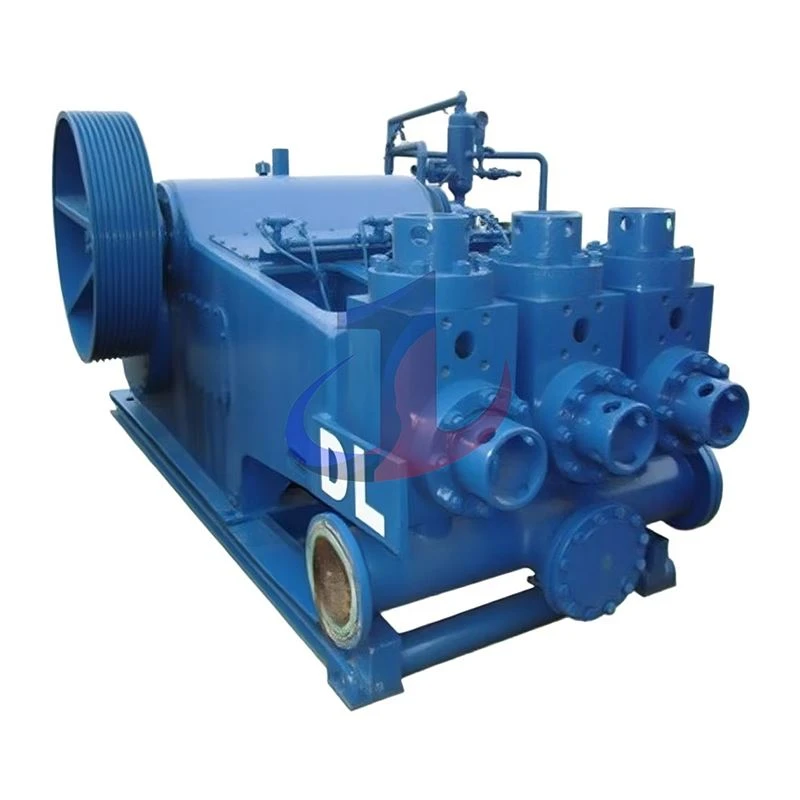

IDECO 1000 A og B dæla

Power End Architecture: hornsteinn endingar

Heilleiki rekki og nákvæmni drifrásar

Kjarninn í kraftendanum er stíf ramma soðin með þykknum stálplötum og sætt ströngri álagsmeðferð. Á svæðum með mikla álagi, eins og nálægt aðallegum og snúningshúsum, notum við einstaka tvöfalda-veggða uppbyggingu, sem eykur stífni rammans til muna og þolir á áhrifaríkan hátt snúningsaflögun við hámarksálag, tryggir nákvæma uppröðun innri gírhlutahluta.

Háþróuð legu og krosshaus hönnun

Kraftendi MM-1000 er fullbúinn með þungum rúllulegum með mikla burðargetu. Aðallegir eru kúlulaga legur, en sérvitringur og snúningslegur eru beinar legur.

Þverhausinn er gerður úr sveigjanlegu járni með mikilli-styrkleika, en stýriplatan er úr slitþolnu sveigjanlegu járni eða bronsi.

Óþarfi smurkerfi

MM-1000 notar tvöfalt smurkerfi sem sameinar þvingaða smurningu og skvetta smurningu. Þvingaða smurkerfið sem myndast af innri gírdælunni flytur kældu og síaða hreinu smurolíuna beint til lykilhlutanna eins og aðallagsins og gírflötursins; Skvettsmurningin sem myndast við aðgerð sveifarásarinnar veitir annað lag af sjálföryggissmurningu fyrir kerfið.

Vökvakerfi: fyrirmynd efnisvísinda og frábær vinnubrögð

Svikin stálhólkar: traustur rammi til að bera þrýsting

MM-1000 vökva strokka mát er hornsteinn þess að standast háan þrýsting. Hver eining er svikin í einu stykki úr hágæða álstáli eins og AISI 4135,35CRMO eða 40CrMnMo.

Falsuðu eyðublöðin eru gefin í nákvæmni hitameðferðarferli til að fá sem besta styrk og seigleika; í kjölfarið er nákvæm vinnsla framkvæmd á CNC borvél til að tryggja sléttleika og víddarnákvæmni innri hlauparans; og að lokum verður hver eining að standast vatnsstöðuþrýstingsprófun og alhliða ó-eyðandi prófun (NDT) til að tryggja algjört öryggi og áreiðanleika við rekstrarþrýsting allt að 7500 PSI.

Hefðbundin ventil-yfir-ventilhönnun er tíma-prófuð klassísk fyrir endingu. Á sama tíma bjóðum við upp á valfrjálsan „L“ gerð klofna strokka sem háþróaðan uppfærsluvalkost. Þessi háþróaða hönnun aðskilur sog- og losunareininguna og gerir það auðveldara, öruggara og hraðari að skipta um loka. Þegar ein einingin slitnar þarf aðeins að skipta um hluta einingarinnar í stað alls strokksins, sem dregur verulega úr viðhaldskostnaði og niður í miðbæ.

Markviss strokkafóðrunarlausn: sérsniðin-fyrir notkunaraðstæður þínar

High-chrome Bi-Metal Liners: the casing is made of high-strength forged steel no. 45(tensile strength > 610 MPa) and the inner liner is made of High-Chrome cast iron (>27% króm) með miðflótta steypuferli nei. 34. Eftir hitameðhöndlun getur hörku innri holunnar náð Rockwell hörku HRC 62-69, hefur framúrskarandi slitþol og tæringarþol, við staðlaðar aðstæður getur veitt meira en 800 klst stöðugan endingartíma.

Zirconia keramikfóðrið: Innri fóðrið eru gerðar úr sérmerktum Zirconia-keramikefnum, sem eru betri en hefðbundið súrál hvað varðar höggseigleika, hörku og yfirborðsáferð.

Framúrskarandi afköst: afar mikil hörku (Rockwell hörku HRC 92-94) og fínt yfirborðsáferð með holu (4-8 RMS) þýðir lægri núningsstuðul og lengir þannig endingu stimpla verulega.

Ótrúlegt líf: við venjulegar borunaraðstæður getur endingartími þess farið yfir 4000 klukkustundir, er nokkrum sinnum tvímálmi strokkafóðrið.

Sérstök stimpiltækni

Tengt úretan stimplar: úr tvöföldu-hörku pólýúretan efni sem er hert með stífum stálkjarna og beini. Þessi hönnun er fínstillt fyrir olíu-og gervi-leðju, viðheldur framúrskarandi þéttingu og útpressunarþol við þrýsting allt að 7500 PSI og hitastig allt að 350 gráður F.

Skiptanlegir gúmmí stimplar: Úr sterku, endingargóðu bunan gúmmíi, eru -hagkvæmir kostir fyrir vatns-leðjunotkun. Gúmmíhönnunin sem hægt er að skipta um gerir aðeins kleift að skipta um slitnar innsigli þegar stimpilkjarnabeinið er ósnortið, sem dregur í raun úr rekstrarkostnaði.

Sérstök hönnun stimpla: við bjóðum einnig upp á "Bull Nose" og "Blue/White Lightning" og aðra háþróaða stimpla. Þessar vörur nota einstök samsett efni og varahönnun til að veita lengri endingu og áreiðanlegri þéttingu við erfiðustu borunaraðstæður.

Api-samhæfðar lokar, sæti og stimpilstangir

Lokasamsetning: yfirbygging og sæti eru smíðað úr hágæða álstáli og hitameðhöndlað fyrir mikla yfirborðshörku og harðan kjarna, fullkomlega í samræmi við API. Við bjóðum upp á fulla-opna, þrjár-ribba, fjórar-ribba og aðrar hönnun. Full-lokasamstæðan hefur stærsta flæðisvæðið og hentar sérstaklega vel til að bora vökva sem inniheldur föst efni og stífla efni.

Stimplastangir og miðstöng: úr hágæða hita-meðhöndluðu álstáli, yfirborð stöngarinnar er örvunarhert eða króm-húðað og er nákvæmlega slípað til að tryggja hámarks þreytu, tæringar- og slitþol.

Til að auðvelda borverkfræðingum og innkaupasérfræðingum fyrir nákvæma val á búnaði og aðgerðaáætlun, gefum við eftirfarandi skýra, yfirgripsmikla tæknigögn.

Tafla 1: helstu tækniforskriftir IDECO MM-1000(A & B)

Tafla 2: Rekstrarafkastafylki (byggt á 90% vélrænni skilvirkni og 100% rúmmálsnýtni)

Athugið: Frammistöðugögn unnin úr. Sértæk tilfærsla og þrýstingur er breytilegur eftir raunverulegum rekstrarskilyrðum og eiginleikum borvökva.
